Hvað er DGA greining?
DGA (uppleyst gasgreining) er greiningartækni sem notuð er til að meta ástand rafmagns spennubreyta og annarrar olíu - fylltur rafbúnaður. Það felur í sér að draga út og greina lofttegundirnar sem eru leystar upp í einangrunarolíunni til að greina og bera kennsl á þróun galla.
Hugsaðu um það sem „blóðprufu fyrir spennir.“ Rétt eins og læknir greinir blóðsýni fyrir sérstaka merki sem benda til heilsufarslegra vandamála, greinir verkfræðingur spenniolíuna fyrir sérstakar lofttegundir sem benda til innri galla.
Af hverju er það mikilvægt?
Spenni olíu (einangrunarolía) þjónar tveimur aðal tilgangi: rafeinangrun og kælingu. Þegar innri rafmagns- eða hitauppstreymi á sér stað, leggur það áherslu á olíuna og föstu einangrunina (pappír, pressboard), sem veldur því að þeir brotna niður og losa sérstakar lofttegundir.
Þessar lofttegundir leysast upp í olíuna. Með því að bera kennsl á tegundir og magn þessara lofttegunda geta sérfræðingar:
Greina galla snemma, oft löngu áður en þeir valda hörmulegu bilun.
Greina tegund bilunar (td boga, ofhitnun, að hluta til útskrift).
Ákvarða alvarleika bilunarinnar.
Skipuleggðu viðhald fyrirfram, kemur í veg fyrir óáætluð bilanir og sparaðu milljónir í viðgerðar-/endurnýjunarkostnaði.
Ferlið DGA
Greiningin fylgir stöðluðu ferli:
Sýnishornasöfnun: Lítið olíusýni er vandlega dregið af spenni í lokaða sprautu eða flösku til að koma í veg fyrir tap á gasi eða mengun.
Gasvinnsla: Losaðar lofttegundir eru dregnar út úr olíusýninu á rannsóknarstofu. Þetta er venjulega gert með því að nota tómarúm eða með því að freyða óvirkt gas í gegnum sýnið (stripp).

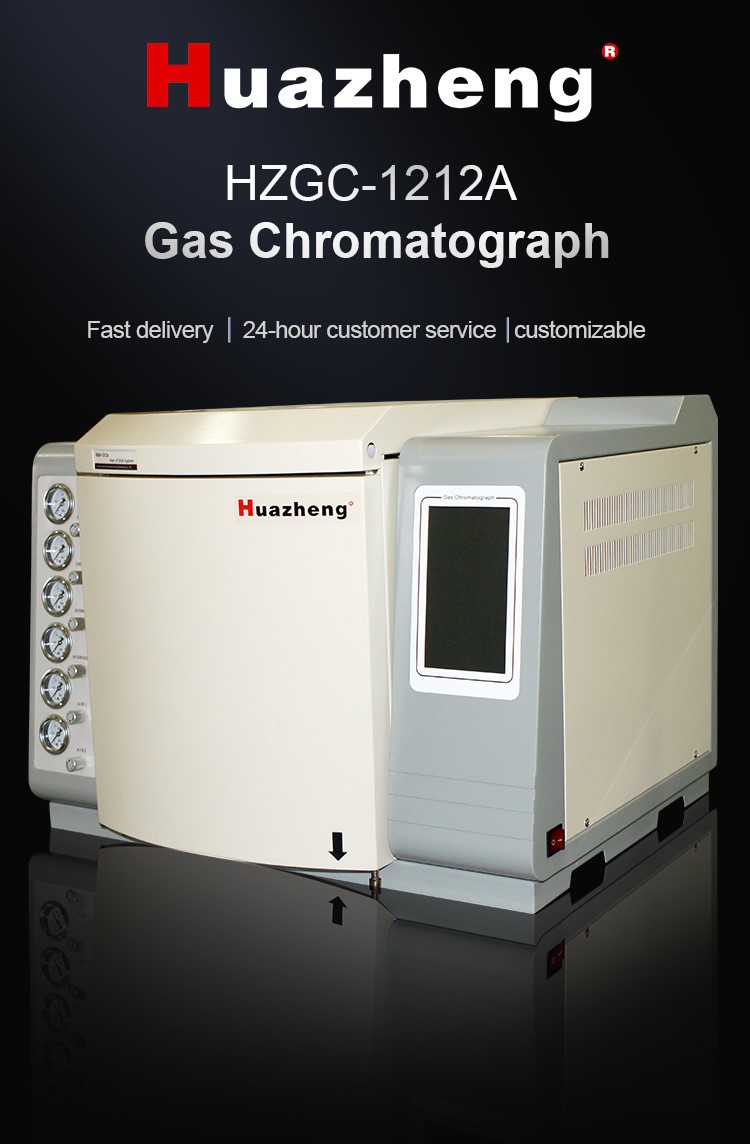

Gas aðskilnað og auðkenning: Útdregna gasblöndunni er sprautað í gasskiljun (GC). GC skilur einstaka lofttegundir út frá eiginleikum þeirra.
Magngreining: skynjari innan GC mælir styrk hvers aðskilins gas, venjulega í hlutum á hverja milljón (ppm) eða míkrólítra á lítra (µL/L).
Túlkun: Sérfræðingur (eða greiningarhugbúnaður) túlkar styrk og hlutföll lofttegunda til að greina ástand spenni.
Lykil lofttegundir og hvað þær gefa til kynna
Mismunandi gallar framleiða mismunandi bensínsnið. Níu lykil lofttegundirnar sem fylgst er með eru:
| Lykilgas | Aðal vísbending um bilun |
|---|---|
| Vetni (H₂) | Að hluta til losun (Corona), boga, alvarleg ofhitnun |
| Metan (ch₄) | Almennur bilunarvísir, oft frá olíuskipting |
| Ethane (C₂H₆) | Lækkar ofhitnun orku (olía) |
| Etýlen (C₂H₄) | Classic marker for high-temperature thermal faults (>700 gráðu) í olíu |
| Asetýlen (C₂H₂) | Mikilvægasti vísbendingin um rafmagnsbog eða mjög öfgafullan hitauppstreymi |
| Kolmónoxíð (CO) | Ofhitnun á fastri sellulósa einangrun (pappír, tré) |
| Koltvísýringur (CO₂) | Almenn öldrun og ofhitnun á föstu einangrun (minna sértæk en CO) |
| Súrefni (O₂) | Vísir um heilleika innsigla og olíuverndarkerfi |
| Köfnunarefni (n₂) | Notað sem óvirk teppi; Fylgst er með stigi þess vegna heilleika kerfisins |
Hvernig á að túlka niðurstöðurnar: lykilaðferðir
Túlkun er mikilvægasta skrefið. Verkfræðingar nota nokkrar staðfestar aðferðir, oft í samsetningu:
Rogers hlutfall aðferð: notar hlutföll sértækra gaspara (td ch₄/h₂, c₂h₂/c₂h₄, c₂h₂/ch₄) til að ákvarða bilunartegundina. Hlutföllin eru athuguð á fyrirfram skilgreindu töflu til að flokka bilunina.
Duval Triangle: Mjög vinsæl og áreiðanleg myndræn aðferð. Hlutfallslegt hlutfall þriggja lykil lofttegunda (CH₄, C₂H₂, C₂H₄) er samsæri á þríhyrningslaga línurit. Svæðið þar sem punkturinn fellur gefur til kynna líklegustu bilunartegundina (td Pd, D1/D2 hitauppstreymi, T1/T2/T3 hitauppstreymi, rafmagnsbog).
IEC 60599 kóða: Stöðluð aðferð (frá alþjóðlegu raftæknanefndinni) sem notar bæði gasstyrksmörk og gashlutföll til að flokka galla í flokka eins og losun að hluta, ofhitnun og boga.
Key Gas Method: A simpler method that looks at which gas is most dominant to point towards a general fault type (e.g., high CO -> paper overheating; high C₂H₂ ->boga).
Algengar galla sem DGA greinir frá
Að hluta til losunar (PD) / Corona: Low - Rafmagnshleðsla orku sem framleiðir fyrst og fremst H₂ og CH₄.
Varma galla (ofhitnun):
Lágt hitastig (<300°C): Produces CH₄.
Miðlungs hitastig (300 gráðu - 700 gráðu): framleiðir C₂H₄, C₂H₆ og CH₄.
High Temperature (>700 gráðu): Framleiðir mikið magn af C₂H₄ og sumum H₂.
Rafmagnsbíll: Hátt - orkulosun sem framleiðir mikið magn af H₂ og C₂H₂, ásamt verulegu C₂H₄.
Sellulósa (pappír) ofhitnun: greind með miklu magni kolmónoxíðs (CO) og koltvísýrings (CO₂). CO/CO₂ hlutfallið er einnig greint.
Staðlar og bestu starfshættir
DGA stjórnast af alþjóðlegum stöðlum til að tryggja samræmi og nákvæmni, einkum:
ASTM D 3612 - Venjuleg prófunaraðferð til greiningar á lofttegundum sem eru uppleyst í rafmagns einangrunarolíu með gasskiljun.
IEC 60599 - Mineral Oil - gegndreypt rafbúnaður í þjónustu - Leiðbeiningar um túlkun á uppleystum og ókeypis greiningum á lofttegundum.
Í stuttu máli er DGA öflugt, ekki - ífarandi og forspárviðhaldstæki sem er nauðsynlegt til að tryggja áreiðanleika og langlífi gagnrýninna orku spennubreyta í rafmagnsnetinu. Með því að „hlusta“ á lofttegundirnar í olíunni geta veitur færst frá viðbrögðum viðbragðs sundurliðunar yfir í fyrirbyggjandi, ástand - byggt viðhald.
