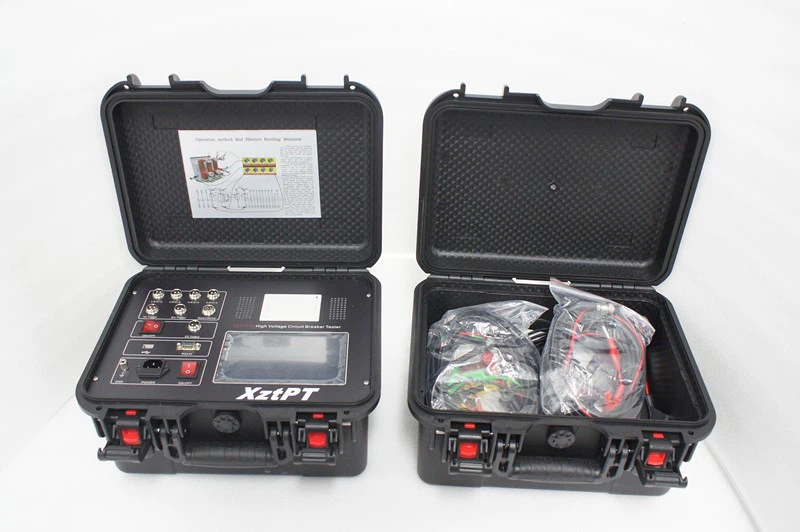

XZT7112 HV CB hringrásargreiningartæki

XZT7112 HV CB hringrásargreiningartæki

I.Útlínur

with the development of society, the electricity security is required to be more by people, HVCB burdens the dual-control and protection in electric system, whose performance relates to the operation of electric system . mechanic parameter is one of indispensable parameter in analyzing the performance of breaker. The comprehensive characteristic tester of high-voltage switch , namely, the mechanic characteristic tester, is according to the latest version of < high-voltage AC circuit breaker>GB1984-2003 sem hönnunarlíkan, sem vísar til þriðja hluta stóriðjustaðla PRC, og hönnun byggð á DL/T846.3-2004, sem skoðar ýmsar spennustig í vélrænum breytum háspennuafrásarrofa um olíuskort, olíu umfram, lofttæmi og brennisteinshexaflúoríð, til að veita þægindi fyrir margs konar brotsjór.

II.HljóðfæriCeinkenni

1. Hentar fyrir innlenda og erlenda framleiðslu á SF6 rofi, GIS samsettum rafmagnstækjum, tómarúmrofi, olíurofi, tómarúmssnertibúnaði, sérstakri aflrofa (lestarrofi). Á sama tíma má mæla 12 málmsnertibrot, 6 aðalbrot og 6 hjálparbrot. Aflrofinn er notaður einu sinni og gögnin og bylgjuformið eins og tími, hoppfjöldi og tími, hraði, spólustraumur og spóluviðnám fást. Með orkugeymslu, sjálfvirku og handvirku lágstökkprófi, líftímaprófun aflrofa og (lás aflgjafa og þurrsnertistýringu valfrjálst) og aðrar aðgerðir. Útbúinn með háhraða hitaprentara, þægilegt að prenta prófunargögn á staðnum.

2,7 tommu litaskjár, sem starfar undir sólinni er greinilega sýnilegur. Valmyndaraðgerð, hraðprófunarviðmót, aðgerð með einum takka, stuðningur við kínverska og enska innslátt. Staða 12-rásarbrots er sýnd á kínversku. Tími, högg, hraði og bylgjuform birtast á sama skjá. Greindu meðalhraða tilgreinds hlutar og merktu hann á höggferilinn til að auðvelda skoðun.

3.machine samþætt aðgerð aflgjafi, engin síða aukaafl, auðvelt í notkun. Getur veitt DC20 ~ 270V stillanleg aflgjafa, straumur 20A. Skammhlaupsvörn. Ef um skammhlaup er að ræða mun 1ms stöðva spennu og straumúttakið og gefa frá sér hljóðmerki til að hvetja rekstraraðilann til að athuga hringrásina. Einstök tvöfaldur hringrás aflgjafahönnun, svo sem lokun eða brot á stjórnrás í einni skemmdum, með hinni er einnig hægt að prófa.

4.equipped með línulegum skynjara, 360 gráður án dauða hornsnúningsskynjara, með sérstökum föstum fjölnota samskeyti, uppsetningin er mjög þægileg, einföld. Hægt er að stilla lengd 30-1000mm línulega skynjarans handahófskennt. Það þarf aðeins að vera búið skynjara og ekki þarf að skila tækinu til verksmiðjunnar til að breyta forritinu.

5.gestgjafinn getur geymt 100 hópa af prófunargögnum, rauntímaklukka í vélinni, auðvelt að geyma.

6.Equipped með U disk tengi og R232 tengi, gögn vistuð á U disk, hlaðið upp á tölvuna til greiningar, vistunar, prentunar, R232 tengi er hægt að tengja við tölvuna á netinu aðgerð (valfrjáls aðgerð).

7. Innri truflunarhringrás er hægt að nota á áreiðanlegan hátt í 500KV tengivirki.

III.AðalTtæknimaðurPstærðum

1. Tímamæling:

12 náttúrulegur rofi (lokunartími).

Opnunarfasinn (lokunarfasinn) er ekki á sama tíma

Munurinn á mismunandi skiptingartímabilum (lokun)

Lokun (opnun) Skopptími (fjöldi hopp)

Innra kveikjuprófunarsvið: 1ms ~ 20000ms, upplausn: 0,01ms,

Ytri kveikjuprófunarsvið: 1ms ~ 200000ms,

Upplausn innan 999ms: 0.01ms,1000-9999ms: 0,1ms og yfir 10000ms: 1ms.

Nákvæmni innan 200ms: 0,05%± 0,1ms

2. hraðamæling: augnabliks aðskilnaðarhraði

Ákveðinn tímarauf (högghluti eða hornhluti) meðaltal

hraða

3.hraðamælingarsvið: 0.1mm skynjari 0.01-20.00m/s,

345 gráðu hornskynjari 1 lotu/ 0.01 gráðu

4. Ferðamæling: Ferðalag á snertingu á hreyfingu (ferðalag)

Snertislag (opin fjarlægð)

Yfir ferðalög

Yfirskot eða frákastshögg

5.Mælisvið: línuleg skynjari: 50mm, mælisvið: 0-50mm, upplausn:0,1mm.

Valfrjáls 100-1000mm línuleg skynjari af hvaða lengd sem er.

Kóðari: 345 gráðu snúningsskynjari, mæling

bil: {{0}}mm, upplausn :0.1о.

6. Straumviðnámssvið: hámarksstraumur 30 A, upplausn: 0,01 A, 1000 Ω viðnám, upplausn: 0,01 Ω.

7. Aflgjafi tækis: AC 220V ± 10%; 50 hz plús eða mínus 10%

8. Dc aflframleiðsla: stöðugt stillanleg DC20 ~ 270V, DC220V Minna en eða jafnt og 20A (stuttur tími), Power: 4400W.

9. Ytri kveikjuspenna: AC/DC10-300V, straumur minni en eða jafnt og 120A

10. að aftengja mælisvið rofa

(1) Spenna: DC20-270V (stillanleg)

(2) Núverandi úttakstími: 0.01~10 s (stillanleg)

(3) Hámarksupptökutími brotamerkis: 10s

(4) Mælanleg brotalokun, aðskilnaðartími, þriggja fasa samstillingu, hopptími og tíðni.

11. Rúmmál mainframe : 360×260×170mm

12. rekstrarumhverfi: -20 gráðu ~+50 gráðu

13. Hlutfallslegur raki: Minna en eða jafnt og 90%
