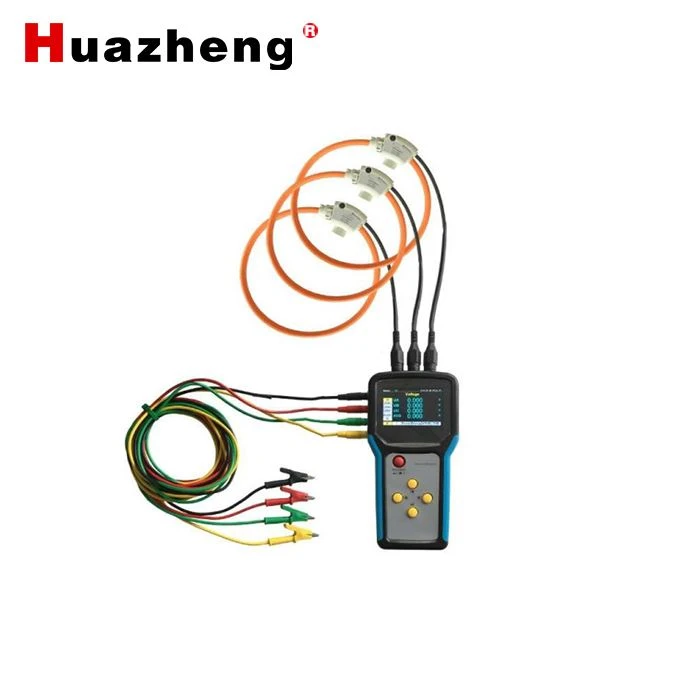

HZ-435S Þriggja fasa Handheld Power Analyzer

Stuðlar straumskynjaragerðir

Straumklemma af gerð spennuúttaks, Rogowski spólu

Stuðningsvírkerfi

3 fasa 4 vír, 3 fasa 3 vír, 1 fasa 2 vír (LN), 1 fasa 2 vír (LL), 1 fasa 3 vír (LLN)

Geymsla

1GB MicroSD kort (hámark 4GB, sjálfgefið geymslubil er 1 mínúta)

Harmónískt

Hámark 52 sinnum

Umsóknarreitur

Aflgreining, aflmæling

Skjár

3,5 tommu TFT 320*480

Þyngd

350 g

Stærð

L*B*D: 21,5*10*3,5 cm

Litur

blár svartur

Núverandi inntak

Aðal núverandi gildisstilling

0.1A~9999A

Ofhleðslugeta

600mV, 10s/klst

Aflgjafi

Aflgjafi

4 AA rafhlöður (styður samfellda vinnu í um það bil 7 klukkustundir)

5 ~ 9V DC aflgjafi

Orkunotkun

Baklýsing skjásins er alltaf satt

1100mW

Slökkt á baklýsingu skjás

900mW

Tegund flugstöðvar

Núverandi inntak

BNC

Inntak spennu

Bananahaus

DC máttur

DC 5,5mm*2,1mm

Núverandi

IA, IB, IC og mean

Kraftur

Virkt afl, hvarfkraftur, sýnilegt afl (hver fasi, þriggja fasa summa gildi)

Raforka

Virk orka, hvarf orka, sýnileg orka (summa hvers fasa og þriggja fasa) fer yfir 999,9GWh og orkugildið er sjálfkrafa endurstillt á núll

Spenna harmonic gildi og prósenta

Heildarharmoníkur, X, Y, Z, V, W harmonikkar (stillanleg)

Núverandi harmonic gildi og prósenta

Heildarharmoníkur, X, Y, Z, V, W harmonikkar (stillanleg)

Línuspenna

Á milli áfanga

Horn milli línuspennu

Á milli áfanga

Horn á milli strauma

Á milli áfanga

Aflstuðull

Þar með talið harmónískur aflsstuðull og grundvallaraflstuðull (hver áfangi, þriggja fasa meðaltal)

Uppfærsluhlutfall

Uppfærsluhraði gagna

500 ms

Hámarksgildi lágmarksgildi

Spenna

Hver áfangi, þriggja fasa meðaltal

Núverandi

Hver áfangi, þriggja fasa meðaltal

Kraftur

Virkt afl, hvarfkraftur, sýnilegt afl (hver fasi, þriggja fasa summa gildi)

Ójafnvægi

Spenna

Ójafnvægasta stig hvers áfanga, þriggja fasa

núverandi

Ójafnvægasta stig hvers áfanga, þriggja fasa

Eftirspurn/Hámarkseftirspurn

Núverandi

Hver áfangi, þriggja fasa meðaltal

Kraftur

Virkt afl, hvarfkraftur, sýnilegt afl (hver fasi, þriggja fasa summa gildi)

Gagnaskrá

Stillingar upptökubils

1 〜9999s (sjálfgefin 60s)

Gagnasnið

CSV

Geymslurými

skráð gögn

MicroSD kort 1GB (sjálfgefið)

Geymslutími 2 ár (Notað 1GB SD kort, 1 tími/60S)

Skráð gögn

Raðnúmer mælis, ár, mánuður, dagur, klukkustund, mínúta, sekúnda,

RMS spenna (V), spennu heildarharmónískt hlutfall ( prósent ),

Núverandi rms gildi (A), núverandi heildar harmonic prósenta ( prósent ),

X, Y, Z, V, W rms straumharmóník,

X,Y,Z,V,W núverandi harmonic prósenta,

nettíðni (Hz), aflstuðull,

Virkt afl (W), hvarfkraftur (Var), sýnilegt afl (Va),

Virk orka (Wh), hvarf orka (Varh), sýnileg orka (Vah),

Núverandi eftirspurn, núverandi hámarkseftirspurn, núll virkt afl, hámarks virkt afl eftirspurn,

Núll hvarfafl, hámarks hvarfaflsþörf, núll sýnilegt afl og hámarks sýnilegt aflþörf.

Núverandi gír

Fyrsti gír: 100A (0,5A~120A) Mælt er með spólu: HZ-24, 50mV/KA

Annar gír: 600A (0,5A~720A) Mælt er með spólu: HZ-36, 50mV/KA

Þriðji gír: 1000A (1A~1200A) Mælt er með spólu: HZ-100, 85mV/KA

Fjórði gír: 3000A (3A~3600A) Mælt er með spólu: HZ-150, 85mV/KA

Fimmti gír: 6000A (6A~7200A) Mælt með spólu: HZ-200, 50mV/KA

Nákvæmni spennuprófunar

0,2 prósent (60~500V)

Aflstuðull

±0.005

Virkur og sýnilegur kraftur

IEC{{0}} flokkur 0.5s

Hvarfkraftur

IEC62053-21 flokkur 2

Tíðni

0.05 prósent (45~65Hz)

Virk orka

IEC{{0}} flokkur 0.5s

Hvarfandi orka

IEC62053-21 flokkur 2

Umhverfisaðstæður

Venjulegt rekstrarhitasvið

-25 gráður ~ plús 55 gráður

Geymsluhitasvið

-40 gráður ~ plús 85 gráður

Rakasvið

5 ~ 95 prósent RH, 50 gráður (Engin þétting)

Mengunarstig

2

Yfirspennugeta

III, fyrir rafdreifikerfi undir 277/480VAC

Rafmagnsstyrkur

IEC61010-1

Hæð

3000m Hámark

Einkunn gegn mengun

IP20 (uppfyllir IEC 60629)

Vara varðveislutímabil

12 mánuðir

EMC （rafsegulsamhæfi）

Rafstöðueiginleikar

Level IV(IEC61000-4-2)

Geislað ónæmi

Stig III (IEC61000-4-3)

EFT Electrical Fast Burst Immunity

Stig IV (IEC61000-4-4)

Bylgjuónæmi

Stig IV (IEC61000-4-5)

Framkvæmt truflunarónæmi

Stig III (IEC61000-4-6)

Rafmagnstíðni segulsviðsónæmi

0.5mT(IEC61000-4-8)

Leiðni og geislun

B-flokkur (EN55022)

Mælistaðall

EN 62052-11,EN61557-12,EN 62053-21,EN 62053-22,EN 62053-23,EN 50470-1,EN 50470-3,

EN 61010-1,EN 61010-2,EN 61010-031
