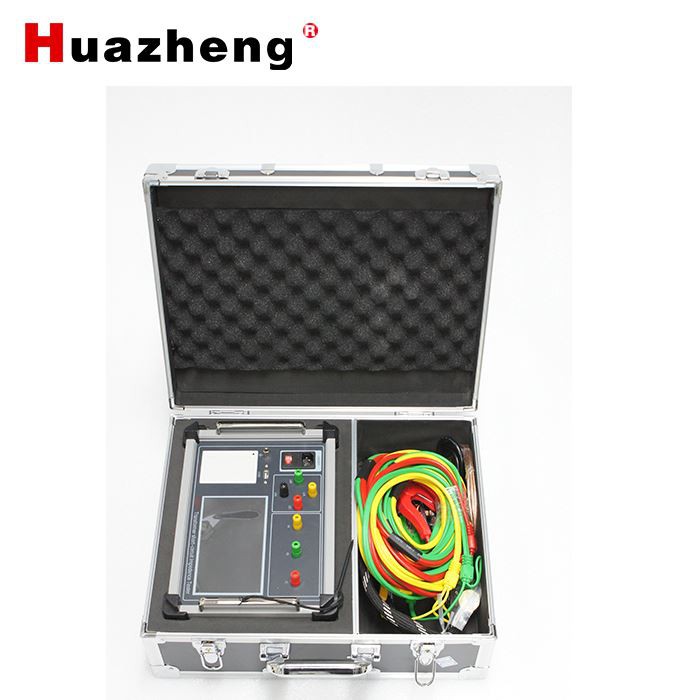

HZ2611 Transformer LV skammhlaupsviðnámsprófunarbúnaður

HZ2611 Transformer LV skammhlaupsviðnámsprófunarbúnaður

Skammhlaupsviðnámsprófun spenni er mikilvægt ferli í viðhaldi og greiningu spenni sem hjálpar til við að bera kennsl á afköst og áreiðanleika spennisins.

Þetta prófunartæki er notað til að ákvarða skammhlaupsviðnám spennisins sem er mikilvæg breytu sem notuð er til að skilja frammistöðu spennisins. Prófunartækið er hannað til að veita nákvæmar og nákvæmar mælingar með háþróaðri tækni og stafrænni merkjavinnslu.

Helstu upplýsingar

1. Spennumælingarsvið: 0-20 fasaspenna,

2. Núverandi mælingarsvið: 0-2A.

3. Mælingarmagn Fáguð nákvæmni: 0,2 prósent (aflsstuðull 1.0-0.2), 1 prósent (aflsstuðull 0.2-0.01)

4. Vinnandi aflgjafi: AC220V±15 prósent

5. Vinnuhitastig: -10 gráður -40 gráður

6. Raki umhverfisins: 10 prósent -85 prósent

7. Rúmmál: 320mm×230mm×140mm

8. Þyngd: 3 kg (að undanskildum prófunarvírum)

AðgerðMsiðferði

Tengdu rafmagnslínuna, prófunarlínuna og jarðtenginguna í samræmi við kröfurnar í raflögnum og varúðarráðstöfunum í þessari handbók og farðu síðan inn í aðalviðmót tölvunnar eftir að kveikt hefur verið á rafmagninu. Smelltu á forrit á skjánum til að fara inn í viðmót prófunarforritsins

Stilling færibreytu

Fyrir prófið skaltu fyrst stilla færibreyturnar, smelltu á færibreytustillingarhnappinn til að fara inn í færibreytustillingarviðmótið. Hvaða inntaksbox þarf að stilla hvaða atriði er hægt að smella á.

Geymslunúmer:notað til að stilla í hvaða skrá prófið er geymt.

Núverandi hitastig:Hitastig spenni við prófun.

Aðal- og aukaspenna:aðal- og aukamálspenna spennisins.

Transformer númer:notað til að geyma upplýsingar um spenni sem verið er að prófa.

Transformer getu:nafngetu spenni sem verið er að prófa.

Leiðrétting hitastig:Hitastigið sem niðurstöður spenniprófunar þarf að leiðrétta.

Skammhlaupviðnám:skammhlaupsviðnám auka skammhlaupsins, ef hún er hunsuð, er hægt að setja inn 0.

Prófunaraðferð:þrífasa þrívíra vísar til tveggja wattamælisaðferðar, þrífasa fjögurra víra vísar til þriggja wattamælisaðferðar, þriggja fasa fasaskiptingar vísar til prófunar þriggja fasa spennubreyta með einfasa aflgjafa, einfasa vísar til prófunar einfasa spennubreyta (tækið er þá Þegar innbyggður þriggja víra inverter aðferð er sjálfgefinn aflgjafi, fjögurra víra inverter aðferð).

Vindaform:Það er vindaform raflagnahliðar spennisins sem er í prófun, svo sem skammhlaup við lágspennuhliðina, raflögn á háspennuhliðinni, inntaksvindaform háspennuhliðarinnar (stjörnutenging eða delta tenging).

Eftir að stillingunni er lokið skaltu smella ávista breytingunahnappinn til að vista uppsettar upplýsingar í gagnagrunninum.

Viðnámsmæling

Smelltu á viðnámsmælingarhnappinn til að framkvæma viðnámsmælingu,

Eins og sýnt er hér að neðan:

Smelltu á byrjunarhnappinn til að hefja prófunina, smelltu á færibreytuna eða viðnámshnappinn til að skipta um innihald færibreytunnar, smelltu á lokahnappinn eftir að prófuninni er lokið og smelltu á vistunarhnappinn til að vista í gagnagrunninn (vista í skráningarnúmerið sem stillt er af geymslunúmerinu).

Bylgjulögun skýringarmynd

Eftir að prófunin byrjar og áður en prófuninni er lokið skaltu smella á bylgjulögunarhnappinn til að birta aðal- og aukaspennubylgjuform spennisins sem nú er notaður.

Smelltu á samsvarandi inntaksfasa til að velja að sýna eða sýna ekki bylgjuform ákveðins áfanga.

Harmónísk greining

Eftir að prófunin byrjar og áður en prófuninni er lokið skaltu smella á harmonic greiningarhnappinn til að greina harmonic innihald frum- og aukaspennu hvers fasa.

Taka upp fyrirspurn

Eftir að prófinu er lokið er hægt að spyrjast fyrir um niðurstöðurnar og flytja þær út á USB-drif eða hlaða þeim upp á tölvuna.

Fjöldi gagna í gagnagrunninum er sýndur til vinstri og nákvæmar upplýsingar um færslu má birta til hægri. Smelltu á aðalsknunarstikuna til að fletta skjánum upp og niður eða til vinstri og hægri til að birta allar upplýsingar. Veldu skrá og smelltu á prenthnappinn til að prenta niðurstöðurnar á staðnum í gegnum prentarann. Settu USB-drifið í og ​​smelltu á Flytja út til að flytja allan gagnagrunninn yfir á USB-drifið (bíddu í tvær eða þrjár sekúndur til að setja USB-drifið í svo tækið greini USB-drifið). USB gagnagrunnurinn tekur upp Dbase 3 gagnagrunnssniðið, sem hægt er að opna beint, breyta og prenta með excel rafrænu formi, án þess að setja upp bakgrunnsstjórnunarhugbúnað, sem gerir stjórnun notandans þægilegri.
